只要烧蒸汽的工厂,都有一本没算完的热账

食品蒸煮杀菌、化工伴热蒸馏、制药灭菌、造纸干燥、烟草制丝……行业不同,蒸汽系统的浪费却高度一致:凝结水直排、闪蒸汽排空、锅炉烟气与排污热损失、高低品位错配——这四笔账占掉工厂燃料费的相当比例,而且都是"已经付过钱的能量"。我们的思路:沿蒸汽闭环链路逐环回收,把该收的热收回来、把错配的品位对上号。

锅炉房产汽·烟气/排污/除氧三大热损失点
分汽缸分供各车间·分路计量
用汽设备蒸煮·杀菌·干燥·伴热·采暖
高温凝结水80~95℃带压凝结水
回收节点闪蒸汽·乏汽·凝结水显热
闭式回收回锅炉除氧→锅炉循环
四笔账,笔笔都大

开式回收下闪蒸汽直接排空;凝结水降温后排放;燃气锅炉烟气150~200℃直排烟囱;除氧器乏汽直排(行业案例年排逾万吨冷凝水当量)。这些不是"小漏",是结构性的浪费。

品位错配是隐形大头

锅炉产1.0~1.25MPa蒸汽,但大量工序只需0.2~0.4MPa——用新蒸汽减压减温供应就是品位错配。改由凝水闪蒸汽、乏汽对口供应低压需求,新蒸汽省下来,账是两头省。

改造必须迁就生产

食品厂有杀菌排产、化工厂有大检修窗口、制药有GMP验证约束。方案按模块化预制、工期倒排设计,设备整机出厂、快速切换接管,把停产影响压到最短。

烟草行业(卷烟厂/复烤厂)热工系统专项方案见 烟草行业解决方案;酒店/医院/学校热水侧见 民用建筑解决方案

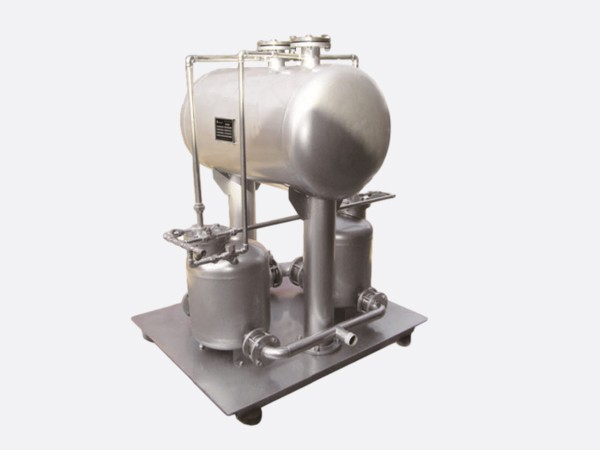

闭式凝结水回收成套装置
场景 01

闭式凝结水回收

蒸汽账里最大的一笔

现状痛点

  • 凝结水就地排放:热量损失+新水补水+水处理药剂三重浪费
  • 开式回收闪蒸汽排空,余热利用率低(某厂改造前仅18.3%)
  • 水泵在高温水中汽蚀,回收系统越用越残
  • 凝结水与大气接触溶氧污染,回用受限

迪瑞方案

闭式凝结水回收成套装置:全程带压回收,闪蒸汽经稳压装置并入低压管网;防汽蚀泵组设计抑制汽蚀;凝结水闭式循环直回除氧器/锅炉。行业对标:青岛某卷烟厂凝结水闭式回收年节约蒸汽约5457吨、折合燃料费约146万元/年;乌兰浩特某厂年回收80℃以上凝结水2万吨、年省燃气费80余万元。

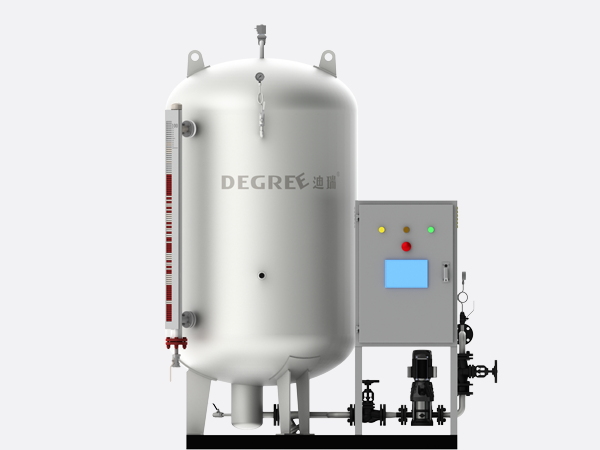

闪蒸汽回收装置
场景 02

闪蒸汽与乏汽利用

把"排空的白雾"变成管网的蒸汽

现状痛点

  • 高温凝结水减压产生大量闪蒸汽,多数直接排放
  • 蒸煮、杀菌、真空脱水等设备的二次蒸汽与乏汽白白放空
  • 厂区"白雾"既是热污染,也是安全隐患
  • 低压工序却在烧新蒸汽减压——品位错配雪上加霜

迪瑞方案

闪蒸罐分离稳压+低压蒸汽并网设计:闪蒸汽稳定后并入低压管网,供低压工序与预热使用;乏汽回收装置针对真空类设备专型设计;蒸汽蓄热器配合削峰填谷。行业对标:常德某卷烟厂双热源空调回水加热系统日均节汽4.92吨、年减碳约496吨。

锅炉烟气余热回收装备
场景 03

锅炉房节能

烟气·排污·除氧,三大损失一起收

现状痛点

  • 燃气锅炉烟气150~200℃直排烟囱,热损失占燃料输入的8%~12%量级
  • 连续排污高温水扩容后散失,定期排污同样带压带热
  • 除氧器乏汽直排,锅炉房白雾常年不散
  • 烟气含腐蚀性成分,普通换热器寿命短

迪瑞方案

锅炉烟气节能器按露点裕量设计冷凝段,预热除氧器补水与软水;连续排污扩容器将连排闪蒸汽供除氧器回用;除氧乏汽一并回收。行业对标:红河某卷烟厂锅炉二级节能器使除氧蒸汽由5.7吨/天降至2.9吨/天、年节约天然气约8.6万m³。

蒸汽蓄热器
场景 04

负荷削峰与品位治理

让锅炉不再被脉冲负荷拖着跑

现状痛点

  • 间歇式杀菌釜、批次蒸煮、脉冲真空工序造成用汽大起大落
  • 锅炉被迫频繁加减负荷,效率下降、汽压波动影响产品品质
  • 高峰时汽不够、低谷时炉空烧
  • 低压需求烧新蒸汽减压,品位错配成结构性浪费

迪瑞方案

蒸汽蓄热器按负荷曲线设计容积:低负荷蓄汽、高峰放汽,锅炉按平均负荷稳定运行,效率与供汽品质同步改善;配合闪蒸汽并网与梯级用汽设计,把低压需求从新蒸汽切换到回收蒸汽。负荷平稳的连续产线收益有限,波动越大的工厂效果越显著——可先提供负荷曲线做适配评估。

水源热泵集成包
场景 05

卫生热水与工艺预热

回收热就地消纳,不再另烧新汽

现状痛点

  • 员工浴室、食堂、洗手热水仍在烧蒸汽或电加热
  • 工艺补水、清洗水需要预热,热量全靠新蒸汽
  • 空压机压缩热占输入功率80%以上,经冷却直接散失
  • 回收来的低温热量找不到去处,只能放弃

迪瑞方案

换热机组/卫生热水机组把回收热就地转化为热水:工艺补水预热、清洗水加热、员工浴室供应;空压机余热经水源热泵集成包提质后供空调与热水。行业对标:郴州某卷烟厂空压机日均420kW废热经水源热泵由30℃提温至50℃以上供全厂空调供暖,供暖季日耗蒸汽由7.5吨降至1.5吨。

行业覆盖· 凡是用蒸汽的工厂

食品(蒸煮/杀菌/烘干)· 化工(伴热/蒸馏/反应釜)· 制药(灭菌/蒸馏水)· 造纸(干燥)· 烟草(制丝/复烤)· 供暖与公辅。烟草行业已形成专项深度方案,其余行业按同一套汽水平衡方法测算。

法兰自动焊接法兰自动焊接 · 青白江生产基地
X射线探伤焊缝X射线探伤(RT)· 按TSG 21执行
生产车间容器装配车间 · 模块化预制
特种设备生产许可证 TS2251159-2030
01 / LICENSE

制造资质

持有D级压力容器制造许可,产品符合GB/T 150与TSG 21规范,出厂水压试验与X射线探伤质控。

青白江同旺路618号生产基地
02 / FACTORY

自有工厂

青白江同旺路618号生产基地,自动化焊接与模块化预制,制造过程客户可现场见证。

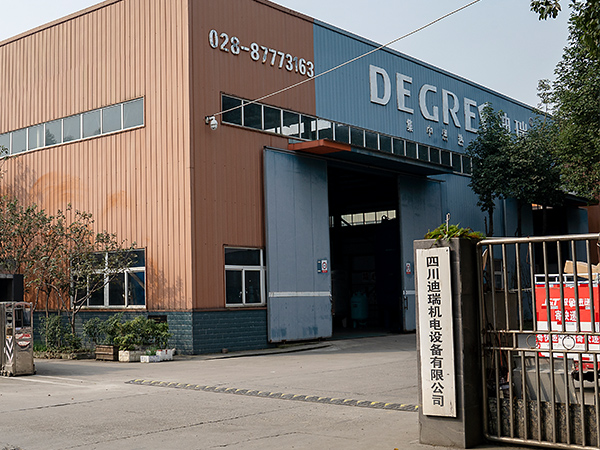

标准化车间 · 模块化预制
03 / SPEED

快速交付

标准产品快至7天交付,非标设备按图纸排产,支持改造项目工期倒排、检修窗口内完成切换。

按工况计算选型的换热机组
04 / CUSTOM

按工况定制

提供凝结水量、汽量、温度、压力等参数即可出方案;换热面积、承压等级、材质按工况计算确定。

把贵厂的汽水平衡交给我们测算

提供锅炉台数吨位、用汽量、凝结水量与温度等参数,即可获得回收方案与设备选型清单;也可预约现场汽水平衡测试与到厂考察。

联系我们查看冷凝水回收器

常见问题· 蒸汽系统节能 FAQ

凝结水回收 / 闪蒸汽利用 / 蓄热削峰 / 锅炉房节能

凝结水回收到底能省多少?

以行业公开实践对标:青岛某卷烟厂凝结水闭式回收年节约蒸汽约5457吨、折合燃料费约146万元/年;乌兰浩特某厂年回收80℃以上凝结水2万吨、年省燃气费80余万元。凝结水温度越高、水量越大、回收距离越短,回收价值越高;提供凝结水量与温度参数即可测算。

蒸汽蓄热器适合什么场景?

适合用汽负荷波动大的工厂:间歇式杀菌釜、脉冲式真空回潮、批次蒸煮、周期性烘干等。蓄热器在低负荷时蓄汽、高峰时放汽,锅炉按平均负荷稳定运行,避免频繁加减负荷与超负荷,锅炉效率与供汽品质同步改善。负荷平稳的连续生产线则收益有限。

闪蒸汽压力低,是不是用不了?

不是。闪蒸汽经收集稳压装置稳定后可并入低压蒸汽管网,供低压工序使用;品位不够的部分可用蒸汽热泵提质,或经汽水换热装置加热补水、工艺热水。多数工厂的问题不是闪蒸汽没用,而是没有回收通道——任其排空还带来白雾热污染。

锅炉烟气节能器如何防腐?

烟气侧腐蚀主要来自排烟温度低于露点后的酸性冷凝液。设计上按露点裕量选取受热面温度与材质,冷凝段采用耐腐蚀材料并留清洗维护通道;给水经烟气节能器预热后进除氧器,形成二级回收。行业对标:红河某厂锅炉二级节能器使除氧蒸汽由5.7吨/天降至2.9吨/天、年节约天然气约8.6万m³。

做一套回收方案需要提供哪些参数?

基础参数:锅炉台数与吨位、运行压力、给水温度;用汽侧:各车间用汽量与压力等级;回收侧:凝结水量、温度、回收点至锅炉房距离与高差;若做蓄热改造还需负荷曲线(大/小/瞬时峰)。参数越全,测算越准;缺项可安排现场汽水平衡测试。

迪瑞的交期与资质如何?

迪瑞持有D级压力容器制造许可(证书TS2251159-2030),产品按GB/T 150与TSG 21设计制造,出厂水压试验与X射线探伤。标准产品快至7天交付,非标设备按图纸排产;改造项目支持工期倒排、模块化预制,可在生产检修窗口内完成切换。
