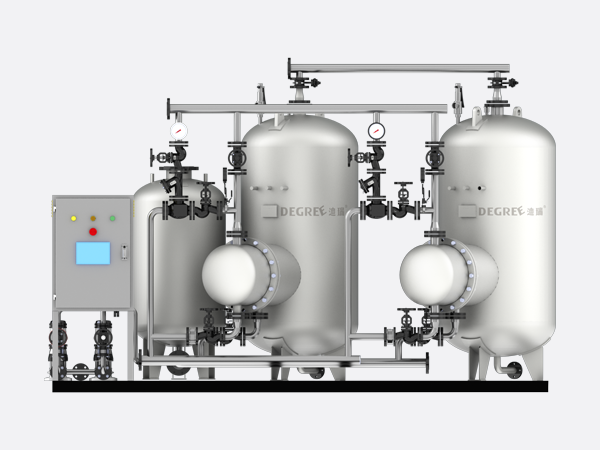

(半)容积式换热机组
换热、储热、循环、供水四机集成一体——热源装机按平均负荷设计、不虚大；机房占地小，现场吊装即用。工期倒排、检修窗口内完成切换，工期短是按项目排出来的，不是喊出来的。
产品定位——DR-XV 平台 H：生活热水换热机组
(半)容积式换热机组是 DR-XV 换热机组平台的生活热水子型：以浮动盘管容积式/半容积式换热器为芯，按"一次源 = 饱和蒸汽"换热，二次侧输出生活/洗浴热水（卫生级）。即热+储热一体、储热容积充足、出水即稳、回水循环兼容，是酒店主楼、医院病房、学校宿舍等民用建筑的主力机型。配套迪瑞整撬泵阀与 PLC 自控柜。
行业与场景酒店客房主楼（300~800 间客房）主力机型
医院病房洗浴（与分汽缸双热源切换）
学校宿舍/商业体集中热水
参数亮点承压 0.6~1.6 MPa（按工况设计）
浮动盘管容积式 / 半容积式换热芯
即热+储热一体，卫生级材质
技术参数——按工况核对，按标准验收
| DR 平台位号 | DR-XV-H（生活热水换热机组） |
| 芯体形式 | 浮动盘管容积式 / 半容积式换热器 |
| 一次源 | 饱和蒸汽 0.2~0.6 MPa |
| 承压等级 | 0.6~1.6 MPa（按工况计算） |
| 二次侧 | 生活/洗浴热水（卫生级） |
| 典型结构 | 即热+储热一体，储热容积可按热水定额计算 |
| 卫生级要求 | 内表面 304/卫生级抛光、按 GB 150 制造 |
| 控制 | PLC 自控柜，变频+触摸屏+4G 远程（迪瑞红装饰条） |
| 成套边界 | 撬装底座+循环泵组（一用一备）+温控/电动调节阀+安全附件 |
| 图纸/工程依据 | 吴忠"生活换热机组""洗浴加热换热器""浮动盘管换热器" |
| 制造资质 | D 级压力容器制造许可 · TSG 21 / GB 150 |
注：参数按工况计算（客房间数/床位数×热水定额×小时变化系数），非标定制；交付含选型计算书与出厂试压报告。
技术特点
- 即热+储热一体：浮动盘管换热器高频颤动传热，结合储热容积削峰填谷，同负荷下热源装机不虚大；
- 卫生级：材质 304 / 卫生级抛光，可支持高温消毒（55℃+）降低军团菌风险；
- 整撬交付：撬装底座（碳钢 RAL 7040）+ 设备减震 + PLC 自控柜 + 循环泵组（一用一备）+ 安全附件 + 标准管路法兰（HG/T 20592），出厂前完成压力测试与性能标定。
工作原理
饱和蒸汽经温控阀减压进入浮动盘管换热芯，蒸汽冷凝放热将二次侧水加热至设定温度（±1℃）；循环泵驱动二次侧循环补水；储热容积结合回水循环保证末端水温与水质稳定。机组支持并联扩展，二次侧配套 DR-AUX 定压补水保证系统压力，全程撬装出厂、机房接水接电即用。
常见问题 FAQ
怎么选 DR-XV-H 的吨位？
按客房数/床位数与用水定额计算日热水量与最大小时用水量，再确定换热面积与储水容积；提供参数即可由迪瑞出选型计算书。
为什么用浮动盘管？
高频颤动增强传热、减少结垢；检修方便（盘管可拆）；搭配储热容积一并削峰，整体装机容量可较"瞬时换热"方案小一档。
医院/酒店如何防控军团菌？
DR-XV-H 支持 55℃ 以上高温储热与定期热消毒，系统采用闭式循环减少死水、回水循环保证末端水温，配合设计规范的卫生级材质与定期消毒制度。
